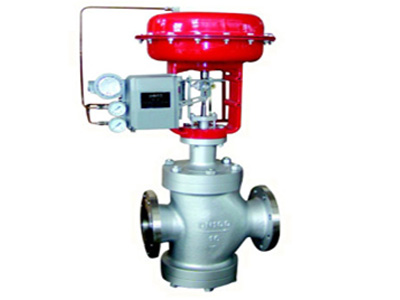

气动薄膜三通调节阀应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
产品工作原理和用途：
气动薄膜三通调节阀应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
产品结构特点：
ZJHF、ZJHH气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。气动薄膜三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
产品性能参数：
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
固有流量特性
|
直线、抛物线
|
固有可调比R
|
30：1
|
工作温度t（℃）
|
普通型：铸铁-20～200、铸钢-40～250、铸不锈钢-60～250
散热型：铸钢-40～450、铸不锈钢-60～450
|
两种介质温度差t（℃）
|
铸铁≤150、铸钢和铸不锈钢≤200
|
信号范围Pr（kpa）
|
20～100
|
气源压力Ps（MPa）
|
0.14～0.4
|
允许泄漏量l/h
|
10-4×阀额定容量
|
允许压差△P（MPa）
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
0.04
|
0.02
|
产品主要零件材料：
零件名称
|
材料
|
阀 体
上下阀盖
|
HT200
|
ZG230-450
|
ZG1Cr18Ni9Ti
|
阀芯、阀座、阀杆
|
1Cr18Ni9
|
密封垫
|
橡胶石棉板
|
不锈钢缠绕垫
|
填料
|
聚四氟乙烯
|
上下膜盖
|
A3钢板
|
膜片
|
35CrMoA
|
35、A3
|
支架、顶盘
|
HT200
|
压缩弹簧
|
60Si2Mn
|
波纺薄膜
|
5806胶夹480D尼龙66网眼布
|
产品主要尺寸：
公称通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
635
|
720
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
740
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
540
|
612
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
540
|
612
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
540
|
612
|
H(mm)
|
普通型
|
435
|
441
|
465
|
480
|
584
|
585
|
575
|
762
|
772
|
792
|
1203
|
1234
|
散热片型
|
565
|
571
|
595
|
610
|
631
|
748
|
738
|
961
|
971
|
989
|
1525
|
1554
|
D(mm)
|
285
|
360
|
470
|
重量(KG)
|
72
|
75
|
81
|
88
|
135
|
158
|
190
|
262
|
322
|
450
|
550
|
600
|
