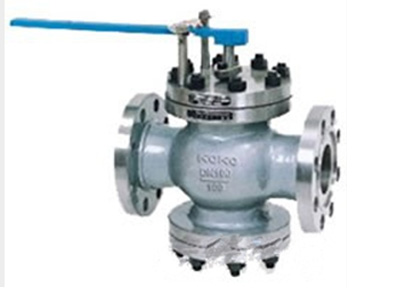

T40H型给水回转式调节阀

类别：调节阀发布时间：1970-01-01 08:00 浏览：次

T40H型给水回转式调节阀套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。

产品工作原理和用途：

T40H型给水回转式调节阀套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。

应用于给水管路中作调节流量使用。也可在油品管路中使用。

产品结构特点：

给水回转式调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小，从而实现调节流量的目的。调节阀的启闭角度为60。，由安装在调节阀上方的开度指示板来指示。介质温度：0～170℃。

产品性能参数：

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
流量特性	线性或等百分比
渗漏量	GB10869-1989(Ⅰ级)

产品主要零件材料：

零件名称	阀体	阀盖	阀座、阀瓣、阀杆
主要材料	灰铸铁、铸钢	灰铸铁、铸钢	不锈钢

产品主要尺寸：

外形尺寸：

公称压力	尺寸(mm)
(MPa)	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
-	L	160	180	200	220	250	280	310	350	400	450	500	650	800
-	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
1. 6	H	180	200	205	210	230	230	250	250	290	300	325	330	450
1. 6	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
-	L	160	180	200	220	250	280	310	350	400	450	500	650	800
-	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2. 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
2. 5	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
-	L	180	200	220	240	270	300	330	380	450	500	550	650	800
-	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4. 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
4. 0	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
-	L	180	200	220	240	270	300	330	380	450	500	550	650	800
-	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6. 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
6. 4	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
-	L	180	200	-	-	300	315	380	400	-	450	-	-	-
-	L1	180	200	-	-	280	-	380	4700	-	414	-	-	-
10. 0	H	150	165	-	-	240	-	270	280	-	360	-	-	-
10. 0	H1	105	115	-	-	130	-	190	190	-	250	-	-	-

连接尺寸：

公称通径DN	连接尺寸
	PN1.6MPa					PN2.5MPa					PN4.0MPa
	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	95	65	44	45	14	95	65	44	45	16	95	65	44	40	16
20	105	75	44	55	14	105	75	44	55	16	105	75	44	51	16
25	115	85	44	65	14	115	85	44	65	16	115	85	44	58	16
32	135	100	48	78	16	135	100	48	78	18	135	100	48	66	18
40	145	110	48	85	16	145	110	48	85	18	145	110	48	76	18
50	160	125	48	100	16	160	125	48	100	20	160	125	48	88	20
65	180	145	48	120	18	180	145	88	120	22	180	145	88	110	22
80	195	160	88	135	20	195	160	88	135	22	195	160	88	121	22
100	215	180	88	155	20	230	190	8-23	160	24	230	190	8-23	150	24
125	245	210	88	185	22	270	220	8-25	188	20	270	220	8-25	176	28
150	280	240	8-23	210	24	300	250	8-25	218	30	300	250	8-25	204	30
200	335	295	12-23	265	26	360	310	12-25	278	34	375	320	12-30	260	38
250	405	355	12-25	320	30	425	370	12-30	332	36	445	385	12-34	313	42
300	460	410	12-25	375	30	485	430	16-30	390	40	510	450	16-34	364	46
350	520	470	16-25	435	34	550	490	16-34	448	44	570	510	16-34	422	52
400	580	525	16-30	485	36	610	550	16-34	505	48	585	585	16-41	474	58
500	705	650	20-34	608	44	730	660	20-41	610	52	670	670	20-48	576	62
