〖ZJHP气动单座调节阀〗
【ZJHP气动单座调节阀-产品说明】

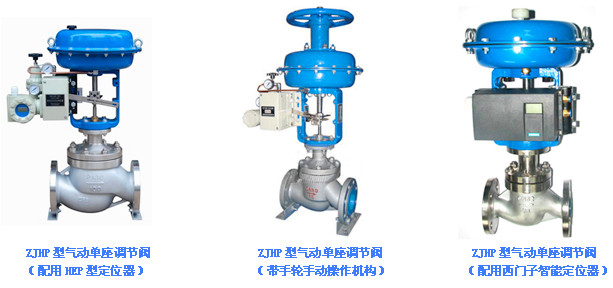

ZJHP气动单座调节阀,是由ZHA/B型多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
【ZJHP气动单座调节阀-结构特点】
1.ZJHP型气动调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10mA •DC或4-20mA •DC)电流信号,由调节器将压缩空气,转换成相对应的气源压力信号输入输出,(可实现分程控制段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2.ZJHP型气动单座调节阀按作用模式可分;
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3.ZJHP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合.
4.直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,泄漏量小,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
5.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性,快开特性.
6.根据使用工况要求,阀芯可设计制作成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质).
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~300mm;最小阀芯DN6mm.适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型,高温型和低温型.
【ZJHP气动单座调节阀-执行机构】
|
 型 号  |
 ZHA-22  |
 ZHA-23  |
 ZHB-34  |
 ZHA-45  |
 ZHA-56  |
|
 有效面积cm2  |
 350  |
 350  |
 560  |
 900  |
 1600  |
|
 行 程mm  |
 16  |
 25  |
 40  |
 60  |
 100  |
|
 弹簧范围KPa  |
 20∼100(标准):40∼200;80∼240; 20∼60; 60∼100  | ||||
|
 操作方式  |
 普通型,带手动手轮操作型(侧装式,顶装式)  | ||||
【ZJHP气动单座调节阀-定位器】
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
【ZJHP气动单座调节阀-性能指标】
|
 项目  |
 指标值  |
 项目  |
 指标值  | ||||
|
 基本误差%  |
 不带定位器  |
 ±5.0  |
 始  |
 气关  |
 不带定位器  |
 始点  |
 ±5.0  |
|
 带定位器  |
 ±1.0  |
 终点  |
 ±2.5  | ||||
|
 回差%  |
 不带定位器  |
 ≤3.0  |
 带定位器  |
 始点  |
 ±1.0  | ||
|
 终点  |
 ±1.0  | ||||||
|
 带定位器  |
 ≤1.0  |
 气开  |
 不带定位器  |
 始点  |
 ±2.5  | ||
|
 终点  |
 ±5.0  | ||||||
|
 死区%  |
 不带定位器  |
 ≤3.0  |
 带定位器  |
 始点  |
 ±1.0  | ||
|
 终点  |
 ±1.0  | ||||||
|
 带定位器  |
 ≤0.4  |
 允许泄漏量L/h  |
 1×10-4×阀额定容量  | ||||
|
 额定行程偏差%  |
 ±2.5  | ||||||
注:本产品执行GB/T4213-92国家标准.
【ZJHP气动单座调节阀-允许压差】
|
 开关方式  |
 执行器型号  |
 弹簧范围KPa  |
 气源压力KPa  |
 需要附件  |
 公称通径(阀座直径)mm  | |||||||||||||||
|
 20  |
 25  |
 40  |
 50  |
 65  |
 80  |
 100  |
 150  |
 200  |
 250  |
 300  | ||||||||||
|
 (10)  |
 (12)  |
 (15)  |
 (20)  |
 (32)  |
 (40)  |
 (125)  |
 (150)  | |||||||||||||
|
 气 关  |
 ZHA  |
 20∼100  |
 140  |
 P  |
 6.4  |
 5.94  |
 3.34  |
 3.34  |
 2.14  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|
 ZHA  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |
 1.31  |
 0.84  |
 0.53  |

  |

  |

  |

  |

  |

  |

  |

  | |
|
 ZHA  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |

  |

  |

  |
 0.51  |
 0.33  |
 0.21  |

  |

  |

  |

  |

  | |
|
 ZHA  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
 0.22  |
 0.15  |
 0.08  |

  |

  | |
|
 ZHA  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
 0.06  |
 0.04  | |
|
 气 开  |
 ZHB  |
 20∼100  |
 140  |
 P  |
 4.46  |
 3.09  |
 1.98  |
 1.11  |
 0.71  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|
 ZHB  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |
 0.44  |
 0.28  |
 0.18  |

  |

  |

  |

  |

  |

  |

  |

  | |
|
 ZHB  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |

  |

  |

  |
 0.17  |
 0.11  |
 0.07  |

  |

  |

  |

  |

  | |
|
 ZHB  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
 0.07  |
 0.05  |
 0.028  |

  |

  | |
|

  |
 ZHA  |
 20∼100  |
 140  |
 P  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
 0.03  |
 0.02  |
注:1)P-阀门定位器;R-压力继动器;
   2)允许压差为阀关闭P2=0状态下,P的最大值;
   3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系.
【ZJHP气动单座调节阀-主要零件材料】
|
 公称通径mm  |
 DN15-DN300  | |||
|
 材料代号  |
 C(WCB)  |
 P(304)  |
 R(316)  | |
|
 主要 零件  |
 阀体,阀盖  |
 WCB(ZG230-450)  |
 ZG1Cr18Ni9Ti(304)  |
 ZG1Cr18Ni12Mo2Ti(316)  |
|
 阀芯,阀座  |
 1Cr18Ni9Ti(304)或司钛莱合金堆焊  |
 1Cr18Ni9Ti(304)或司钛莱合金堆焊  |
 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊  | |
|
 阀杆  |
 2Cr13  |
 1Cr18Ni9Ti  |
 1Cr18Ni12Mo2Ti  | |
|
 填料  |
 V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管  | |||
|
 垫片  |
 增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片  | |||
|
 上下膜盖  |
 A3钢板冲压  | |||
|
 波纹膜片  |
 丁晴橡胶夹增强涤沦织物  | |||
|
 弹簧  |
 60Si2Mn  | |||
|
 推杆,衬套  |
 2Cr13  | |||
|
 轴套  |
 聚氨酯(用于反作用)  | |||
|
 适用 工况  |
 适用介质  |
 水蒸汽油品类气液体  |
 硝酸碱类腐蚀性气液体  |
 醋酸类等腐蚀性气液体  |
|
 常温型  |
 -30∼+250 F4:≤200℃  |
 -40∼+250 F4:≤200℃  |
 -40∼+250℃ F4:≤200℃  | |
|
 高温型  |
 -30∼+450℃  |
 -40∼+550℃  |
 -40∼+550℃  | |
|
 低温型  |

  |
 -40∼-60℃, -60∼-100℃  | ||
【ZJHP气动单座调节阀-主要技术参数】
|
 公称通径mm  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  | |||||
|
 阀座直径mm  |
 10  |
 12  |
 15  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  | ||
|
 额定流量  |
 直线  |
 1.8  |
 2.8  |
 4.4  |
 6.9  |
 11  |
 17.6  |
 27.5  |
 44  |
 69  |
 110  |
 176  |
 275  |
 440  |
 690  |
 1100  |
 1760  | |
|
 等百分比  |
 1.6  |
 2.5  |
 4  |
 6.3  |
 10  |
 16  |
 25  |
 40  |
 63  |
 100  |
 160  |
 250  |
 400  |
 630  |
 1000  |
 1600  | ||
|
 额定行程L(mm)  |
 10  |
 16  |
 25  |
 40  |
 60  |
 100  | ||||||||||||
|
 执行器型号  |
 ZHA/B-22  |
 ZHA/B-22  |
 ZHA/B-23  |
 ZHA/B-34  |
 ZHA/B-45  |
 ZHA/B-56  | ||||||||||||
|
 薄膜有效面积Ae(cm2)  |
 350  |
 350  |
 350  |
 560  |
 900  |
 1600  | ||||||||||||
|
 气源压力Ps(MPa)  |
 0.14∼0.4  | |||||||||||||||||
|
 信号范围Pr(KPa)  |
 20∼100,40∼200,80∼240 段幅:20∼60,60∼100  | |||||||||||||||||
|
 电信号  |
 4∼20mA DC或0∼10mA DC (切断型:电磁阀AC220V或DC24V)  | |||||||||||||||||
|
 作用模式  |
 气开式(K)型,气关式(B)型  | |||||||||||||||||
|
 流量特性  |
 直线,等百分比,快开性  | |||||||||||||||||
|
 允许泄漏量(L/h)  |
 硬密封:(IV级)10-4×阀额定容量, 软密封:VI级  | |||||||||||||||||
|
 固有可调比R  |
 50:1  | |||||||||||||||||
|
 气源接头  |
 M16×1.5  | |||||||||||||||||
|
 公称压力PN(MPa)  |
 1.6 2.5 4.0 6.4  | |||||||||||||||||
【ZJHP气动单座调节阀-应用规范】
设计制造:GB/T4213 ,IEC60534 法兰尺寸:JB/T79-94 ,HG20592,ANSI B16.5,JIS B2212~2214
结构长度:GB/T12221,ANSI B16.10,JIS B2002
【ZJHP气动单座调节阀-主要外形尺寸】
|
 公通径(mm)  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  | ||
|
 L(mm)  |
 PN1.6MPa  |
 181  |
 184  |
 205  |
 222  |
 254  |
 276  |
 298  |
 352  |
 410  |
 451  |
 600  |
 670  |
 735  | |
|
 PN4.0MPa  |
 194  |
 200  |
 210  |
 235  |
 267  |
 292  |
 317  |
 368  |
 425  |
 473  |
 615  |
 685  |
 750  | ||
|
 PN6.4MPa  |
 205  |
 210  |
 220  |
 251  |
 286  |
 311  |
 337  |
 394  |
 440  |
 508  |
 650  |
 700  |
 765  | ||
|
 H1(mm)  |
 PN1.6MPa  |
 53  |
 58  |
 68  |
 73  |
 80  |
 90  |
 98  |
 108  |
 123  |
 140  |
 168  |
 203  |
 230  | |
|
 H1(mm)  |
 PN4.0MPa  |
 53  |
 58  |
 68  |
 73  |
 80  |
 90  |
 98  |
 115  |
 135  |
 150  |
 188  |
 223  |
 255  | |
|
 H1(mm)  |
 PN6.4MPa  |
 63  |
 68  |
 75  |
 83  |
 88  |
 100  |
 105  |
 125  |
 148  |
 170  |
 203  |
 235  |
 265  | |
|
 H(mm)≈  |
 常温型  |
 398  |
 410  |
 454  |
 457  |
 460  |
 610  |
 622  |
 640  |
 846  |
 870  |
 890  |
 1203  |
 1234  | |
|
 高温型  |
 548  |
 560  |
 604  |
 520  |
 627  |
 790  |
 807  |
 850  |
 1096  |
 1130  |
 1150  |
 1523  |
 1554  | ||
|
 低温型  |
 -100℃  |
 H2  |
 500  |
 600  |
 700  |

  |

  | ||||||||
|
 H≈  |
 926  |
 935  |
 974  |
 1082  |
 1090  |
 1240  |
 1252  |
 1275  |
 1596  |
 1620  |
 1640  |

  |

  | ||
|
 ΦA(mm)  |
 285  |
 360  |
 470  |
 620  | |||||||||||
声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
